一、產品概述
YZ型液下渣漿泵為單級，單吸懸臂式結構，用軸承座，支承座，聯接管連接泵的水力部件，液體由出液管部件排出，泵的葉輪為半開式葉輪，在葉輪葉片進口延伸處設有攪拌葉片，該泵主要特點是在液下部位的泵軸，有足夠的剛度，葉輪，泵殼之間不設軸承，不采用軸封，可以輸送含有較大濃度固定顆粒的介質。
二、產品特點
YZ型液下式渣漿泵是立式單級單吸懸臂式離心泵結構。泵體是淹沒于所輸送的液體內，因此無需注水啟動并解決了吸入問題。液下部分無密封無軸承，克服老式液下泵密封，軸承使用壽命短、維護工作量大的缺點。葉輪為半開式葉輪，在葉輪吸入邊延伸處設有攪拌葉片，工作中回流攪拌、機械破碎、防止堵塞，。葉輪前后蓋板設有付葉片減少泄漏、平衡軸向力，提高泵的使用壽命和運行可靠性。泵進口均為浸入液下，出口為切向垂直向上，從傳動端看泵為順時針旋轉。軸承體部件采用脂潤滑，加油量為軸承室空間容積的1/2-2/3范圍內，軸承安裝在封閉的軸承室內，軸承室外有油封密封，以防止灰塵進入軸承室，延長了軸承的壽命。
三、產品用途
主要用于環保、市政工程、火力發電廠、煤氣焦化廠、煉油廠、煉鋼廠、采礦、造紙業、水泥廠、食品廠、印染等行業抽吸濃液、稠油、油渣、污濁液、泥漿、灰漿、流砂及城市排污溝道的流動污泥，以及含有泥砂渣物的流體和有腐蝕性液體。
四、技術參數
口徑： DN=50-250mm
流量： Q=7-800m3/h
揚程： H=5.5-61m
轉速： n=980-1480r/min
工作壓力： P=1.0、1.6Mpa
運行溫度：＜80℃

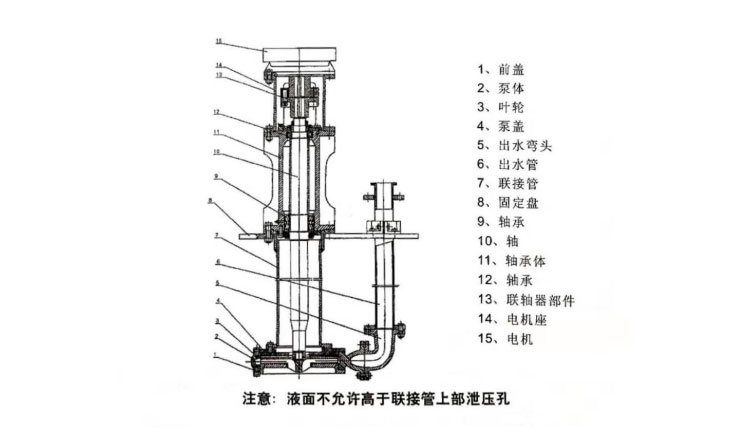

五、產品結構圖
六、選型參數表
七、訂貨說明
訂貨須知：
一、您在訂購產品時需提供流量(Q)、揚程(H)、及介質等。并指出介質的易燃性、易爆性、毒性、腐蝕性、結晶性及是否允許封液滲入介質內。
二、若您對原動機有特殊要求時，應說明應用現場條件，環境溫度、安裝地點及類別(防爆、防火等要求)電壓大小等。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們沁泉泵閥的技術專家為您審核把關。
四、泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（軸承、葉輪、葉輪密封環、導葉套、軸封等）。機組大修期一般為一年。
五、泵每運行500小時應對軸承進行加油。
六、配填料型密封而產生的漏水屬正常現象。
八、安裝注意事項
注意事項：1
應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。
注意事項：2
開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。
注意事項：3
起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。
注意事項：4
冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。
注意事項：5
用冷凝水作密封沖洗液效果是理想的，溫度<85℃。
注意事項：6
冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。
